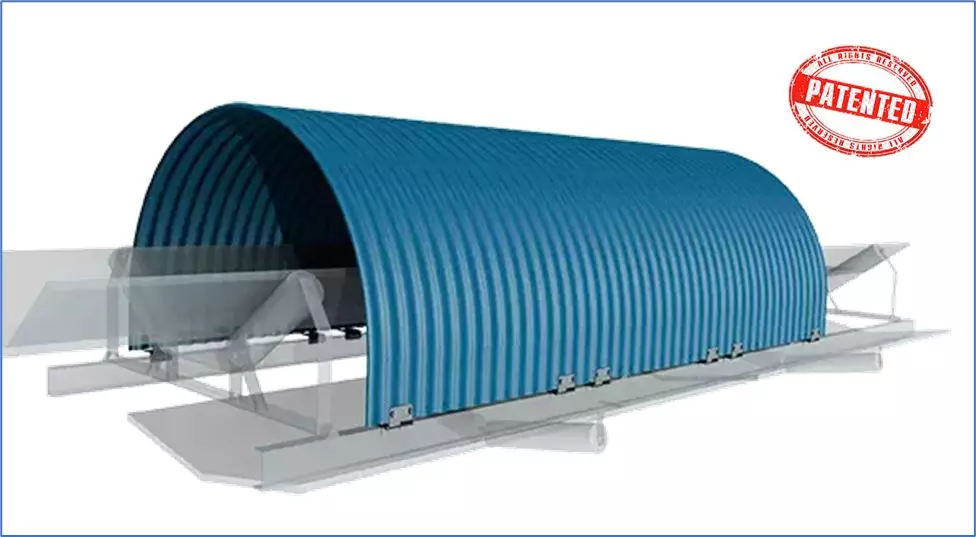

Paris (mit Scharnier an einer Seite)
Die Paris-Abdeckhauben wurde für Installationen konzipiert, bei denen der Zugang von beiden Seiten des Bandes nicht möglich war. Zunächst als Adaption des Modells MADRID konzipiert, entwickelte er sich im Laufe der Zeit zu einem Klassiker mit eigener Identität.
Vollständig geschlossen: Die Verkleidung deckt 180º ab, bis zum Rahmen des Förderbandes.
Beidseitig klappbar: Unser patentiertes C-1-Scharniersystem ermöglicht einen schnellen Zugang zum Förderband, ohne dass die Abdeckhauben komplett demontiert werden muss. Es müssen nur zwei Muttern gelockert werden.
Demontierbar: Die Paris-Abdeckhauben kann vollständig demontiert werden.
Selbsttragend: Er benötigt keine Struktur.
Schnell und einfach zu installieren: er passt auf praktisch alle Förderbänder.
Montieren Sie niemals alle Stahlwinkel zuerst; kleine Maßunterschiede zwischen den Abdeckungen können sich bei großen Mengen zu einem großen Unterschied summieren. Montieren Sie nur acht Stahlwinkel und dann zwei Abdeckungen darauf usw.
Bringen Sie die Abdeckungen abwechselnd an, eine oben und eine unten, und so weiter. Legen Sie sie nicht alle übereinander, so wie die Ziegel auf einem Dach verlegt werden.
Erforderliche Werkzeuge: Elektrischer Schraubenzieher mit 8mm. Muffe (für Stahlwinkel) oder Schweißgerät (für Stahlplatten), zwei 10mm. und eine 11mm. Schraubenschlüssel.
Halten Sie das Förderband an, bevor Sie mit der Installation beginnen.
Verwenden Sie die gesetzlich vorgeschriebene PSA (persönliche Schutzausrüstung). CAPOTEX empfiehlt die Verwendung von Handschuhen, Helm, Sicherheitsstiefeln, Gehörschutz und Schweißmaske (nur beim Schweißen von Stahlplatten).
| Modell | Format | Befestigung von | Foto | Breite des Stahlwinkels |
|---|---|---|---|---|
| Paris | Klassisch | C-1 Schlossscharnier (2) |  |
40 mm. |
| 70 mm. | ||||
| Spezial (auf Anfrage) | ||||
| C-2 Standard-Scharnier (2) |  |
40 mm. | ||
| 70 mm. | ||||
| Spezial (auf Anfrage) | ||||
| Plus | C-1 Schlossscharnier (2) | |
40 mm. | |
| 70 mm. | ||||
| Spezial (auf Anfrage) | ||||
| C-2 Standard-Scharnier (2) | |
40 mm. | ||
| 70 mm. | ||||
| Spezial (auf Anfrage) |
Vollständig geschlossen: Die Verkleidung deckt 180º ab, bis zum Rahmen des Förderbandes.
Beidseitig klappbar: Unser patentiertes C-1-Scharniersystem ermöglicht einen schnellen Zugang zum Förderband, ohne dass die Abdeckhauben komplett demontiert werden muss. Es müssen nur zwei Muttern gelockert werden.
Demontierbar: Die Paris-Abdeckhauben kann vollständig demontiert werden.
Selbsttragend: Er benötigt keine Struktur.
Schnell und einfach zu installieren: er passt auf praktisch alle Förderbänder.
Montieren Sie niemals alle Stahlwinkel zuerst; kleine Maßunterschiede zwischen den Abdeckungen können sich bei großen Mengen zu einem großen Unterschied summieren. Montieren Sie nur acht Stahlwinkel und dann zwei Abdeckungen darauf usw.
Bringen Sie die Abdeckungen abwechselnd an, eine oben und eine unten, und so weiter. Legen Sie sie nicht alle übereinander, so wie die Ziegel auf einem Dach verlegt werden.
Erforderliche Werkzeuge: Elektrischer Schraubenzieher mit 8mm. Muffe (für Stahlwinkel) oder Schweißgerät (für Stahlplatten), zwei 10mm. und eine 11mm. Schraubenschlüssel.
Halten Sie das Förderband an, bevor Sie mit der Installation beginnen.
Verwenden Sie die gesetzlich vorgeschriebene PSA (persönliche Schutzausrüstung). CAPOTEX empfiehlt die Verwendung von Handschuhen, Helm, Sicherheitsstiefeln, Gehörschutz und Schweißmaske (nur beim Schweißen von Stahlplatten).
| Form der Krümmung | Befestigung von | Breite des Stahlwinkels |
|---|---|---|
| Klassisch | C-1 Schlossscharnier (2) | 40 mm. |
| 70 mm. | ||
| Spezial (auf Anfrage) | ||
| C-2 Standard-Scharnier (2) | 40 mm. | |
| 70 mm. | ||
| Spezial (auf Anfrage) | ||
| Plus | C-1 Schlossscharnier (2) | 40 mm. |
| 70 mm. | ||
| Spezial (auf Anfrage) | ||
| C-2 Standard-Scharnier (2) | 40 mm. | |
| 70 mm. | ||
| Spezial (auf Anfrage) |
